I2C Bus Controller Master/Slave ( I2C-MS)

● 概要

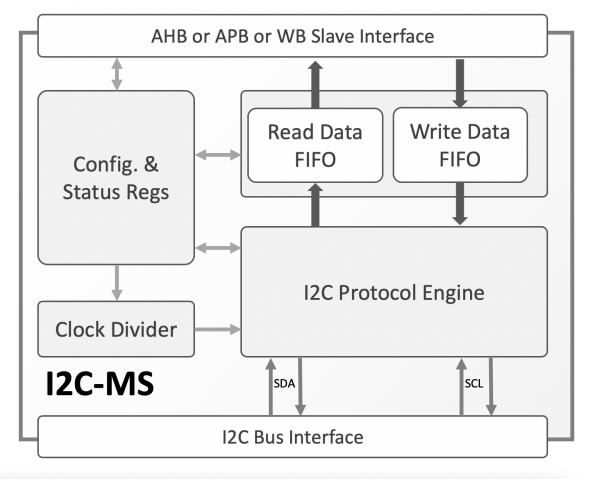

I2C-MSコアは、I2C（Inter-Integrated Circuit）バス用のコントローラです。高度な設定が可能なこのコアは、I2Cバスのマスタ、スレーブ、またはマスタとスレーブの組み合わせを実装でき、APB、AHB、またはWishboneスレーブインターフェースを介してホストと通信します。

このコアは、I2Cネットワークのあらゆるバリエーションと構成をサポートします。シングル・マスタまたはマルチ・マスタ・ネットワークで使用でき、バス規格で定義された任意の速度で動作し、7ビットのI2Cスレーブ・アドレスを使用します。クロック・ストレッチングをサポートしているため、低速スレーブと高速マスタ間の通信が可能です。

使いやすさと操作性を考慮して設計されたこのコアは、マスタ動作とスレーブ動作の選択、および、少ないレジスタアクセスで実行時にI2C転送を設定することを可能にします。コアは、レジスタだけでなく、豊富な割り込みセットを介して内部ステータスとI2Cバスステータスを報告します。

I2C-MSコアは厳格な検証を受け、シリコン検証済みです。合成可能なRTL形式とFPGAネットリスト形式で提供され、高度な自己検証テストベンチ、シミュレーションスクリプト、テストベクトル、期待される結果、合成スクリプト、包括的なユーザー向けドキュメントなど、実装を成功させるために必要なすべてが含まれています。

● 機能一覧

• Philips I2C規格準拠
• すべてのI2Cバス速度に対応：
  標準モード（Sm）：最大100kbit/s、双方向
  高速モード（Fm）：最大400kbit/s、双方向
  高速モードプラス（Fm+）：最大1Mbit/s、双方向
  ハイスピードモード（Hsモード）：最大3.4Mbit/s、双方向
  超高速モード（UFm）：最大5Mbit/s、単方向
• 7ビットスレーブアドレス指定
• シングルマスターまたはマルチマスターバスに対応
• クロックストレッチング機能により、高速マスターと低速スレーブ間の通信が可能

● 設定オプション

• 動作モード：マスター、スレーブ、またはマスター/スレーブ
• ホストインターフェース：APB、AHB、またはWishbone Slave
• 読み書きデータFIFO転送深度
• ホストの介入なしで実行できるI2C転送の最大回数

● 実行時オプション

• I2Cバス速度とクロック周波数
• マスターまたはスレーブ動作（I2Cマスター/スレーブコアの場合）
• I2Cスレーブのアドレス指定モード（I2Cマスターの場合）
